Die
Microbe ist ein Funflyer von RBC-Kits, der hier in Deutschland
u.a. von der Fa. Höllein vertrieben wird. Das Modell
wird aus CNC gefrästen Komponenten aufgebaut, die
zwar nicht ganz das Niveau von anderen Höllein-Modellen
erreichen, aber immer noch viel genauer als die üblichen
Stanzteile sind.
Da die Anleitung aus
dem Microbe-Baukasten nicht sehr aufschlußreich
war, hier nun eine korrekt übersetzte und erweitere Version.
Zusätzliche
Materialien:
Zur
Vervollständigung des Baukastens werden noch
benötigt:
- Sekundenkleber
/ 5min Epoxy
- Bespannmaterial,
z.B. Bügelfolie Oracover oder Oracover light,
Litespan oder Micafilm (ca. 1,2m)
- zwei
Räder. z.B. Robbe Ultrleicht 45mm Best.Nr.
90330045
- Spinner
38mm, z.B. Graupner Best.Nr. 1304.4
- Propeller
8*4, z.B. Graupner Slim-Prop Best.Nr. 1372.20,5.10
- Antrieb:
Speed400 6V mit Getriebe 1:2,33 z.B. Graupner Best.Nr.
1703.23 oder
Speed400 7,2V mit Getriebe 1:1,85
z.B. Graupner Best.Nr. 1705.18
- 2
Schrauben M2,5*20 Senkkopf (zur Motorbefestigung)
- Akku
mit 7 oder 8 Zellen 500mA (z,B. SANYO 500 AR oder
SANYO 600AE)
- Pilotenfigur
(optional)
RC-Anlage:
Unbedingt
kleine und leichte RC-Komponenten verwenden!
- kleiner
Empfänger, z.B. Multiplex Pico 4/5
- zwei
kleine Servos, z.B. Multiplex MSX-3, Simprop SES190
oder Hitec HS-80
- kleiner
Motorregler für Speed400, z.B. Schulze Slim18be
Allgemeine
Hinweise:
Zum
Bau des Modells sollte überwiegend Sekundenkleber
verwendet werden.
Die
negativen (innenliegenden) Ecken der gefrästen
Bauteile sollten nachbearbeitet werden, um scharfe Ecken
und so eine optimale Passung der Teile zu erhalten.
(Einfach mit dem Balsamesser rechtwinklig einschneiden)
Dies gilt insbesondere für die Holme und Rumpfseitenteile.
Tragfläche:
Die
Tragfläche wird in Rippenbauweise erstellt. Zuerst
aus den Teilen W11, W10A und W10B den Hauptholm erstellen,
dann die Rippen einstecken und mit Sekundenkleber verkleben.
Die Oberseite des Holms ist gerade, Unterseite ist an
den Enden schräg!
Nun
die beiden Randbögen aus den Teilen W13, W15 und
W16 (unten) und W12, W14 (oben) erstellen. Halbrippe
W6 und Endleiste W4 einkleben, dann Querruderabschluß
W9 und Halbrippe W8 sowie den Randbogen. Nun Fläche
mit den Teilen W1, W2, W3, W17 und W18 vervollständigen.
Warten Sie mit dem Aufbringen der 1mm Balsabeplankung,
bis der Flügel an den Rumpf geklebt ist.
Rumpf:
Zuerst
F23 zuschneiden und auf F10a kleben. Nun die Rumpfspanten
aus den Teilen F10,F11,F12, F10A, und F22 (Sperrholz
0,4) zusammenkleben. Dabei darauf achten, daß
F22 ca. 2mm auf beiden Seiten überstehen und später
in die Aussparungen der Rumpfseitenteile F9 passen.
Dies ist für die Festigkeit des Zwischenbodens
von entscheidender Bedeutung! Die fertige Baugruppe
dann mit den Seitenteilen F9 und mit Bodenteil F16
verkleben.
TIPP: Wenn Sie
später den Akku mit Klettband im Modell befestigen
wollen, dann sollten Sie die Hakenseite des Klettbandes
auf dem Bodenteil F16 vor dem verkleben mit Sekundenkleber
aufkleben, Position für den Akku etwa wie im Plan
angegeben.
Jetzt
die Teile F13 und zweimal F14 verkleben (Achtung: Schlitz
von Teil F14 erst ausarbeiten, wenn die Teile eingebaut
sind!) und ebenfalls auf F16 kleben. Rumpfmittelteil
F17 plazieren, dann F18, F2, F3 und F15in dieser Reihenfolge
rechtwinkling aufkleben. (F4 und F13 werden in einen
gemeinsamen Schlitz eingeklebt, ggf. nacharbeiten) F19A,
F19, F1 und Motorspant F7 einkleben. Jetzt Motorhaube
F8 (Balsa 1,5mm in Übergröße) an Rumpf
anpassen, Balsa zum biegen gut wässern und auf
F9 kleben. Auf gute Verbindung mit F7 und F1 achten.
Nun F20 palzieren, dann F9F, F22 und 2mm Restbalsa als
Fahrwerksverstärlung einkleben.
Antrieb:

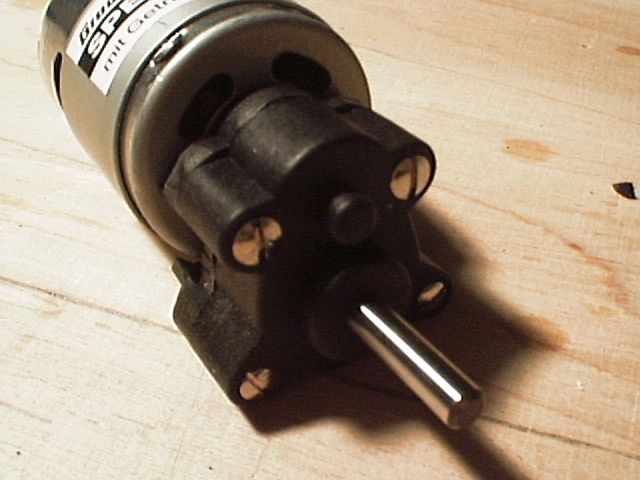

Als
Motor kommt der Graupner Speed400 6V mit Getriebe 1:1,85
zum Einsatz. Hierzu die seitlichen Befestigungslaschen
am Getriebe absägen, dann den Motor mit zwei Schrauben
M2,5*20 probeweise an F7 montieren.
Nun
Balsaring F6 am Motorspannt aufkleben, Spinner probeweise
montieren und F6 passend zuschleifen. Nun Höhenleitwerk
T1 in Rumpf einkleben, dann Seitenleitwerk T3 rechtwinklig
zum Höhenleitwerk ausrichten und auf den Rumpf
kleben. T2A und T2B mittels Sperrholzverbinder als Höhenruder
zusammensetzen, dann Ruderhorn C7 mit etwas 5min Epoxy
aufkleben.
WICHTIG:
Jetzt unbedingt den Rumpf verschleifen und mit Bügelfolie
bespannen, die Tragflächen werden erst danach angeklebt
und dann bespannt!
Die
Tragflächen auf dem Rumpf plazieren, genau in der
Mitte ausrichten und verkleben. Die 1mm Balsabeplankung
kann nun angepaßt werden. Dazu das mitgelieferte
Holz in 4 Streifen mit 2,5cm breite schneiden, Rumpf
mit dem Boden auf einen Streifen legen und die Bodenkontur
abzeichnen. Nun kann die Beplankung passend zugeschnitten
und auf die Fläche geklebt werden.
ACHTUNG:
Nasenleiste und Endleiste des Flügels nicht mit
dem Rumpf verkleben.
Bauen
Sie die Querruderanlenkung aus C1,C2 und C3. Plazieren
Sie die Querruderanlenkung C1, C3, dann C2 mit kleinen
Schrauben montieren, Unterlegscheiben dazwischen nicht
vergessen. Dann die Schrauben auf der Unterseite mit
einem kleinen Tropfen 5-min Epoxy sichern.
Nun
das Rudergestänge aus Stahldraht 1mm fertigen.
Biegeschema wie folgt: Enden am Umlenkhebel U-förmig
biegen und dann in die Umlenkhebel von unten einstecken.
Anlenkungen für die Querruder an den Enden Z-förmig
biegen. Nun die Querruder von den Tragflächen abschneiden,
dann mit Bügelfolie bespannen. Anschließend
die Unterseite des Flügels mit Bügelfolie
bespannen.
Nun
die Querruder mit den Ruderhörnern C4 versehen.
Jetzt bitte testen, ob alles paßt und leichtgängig
ist. Die Tragflächenoberseite erst dann bespannen,
wenn die Anlenkung der Querruder leichtgängig und
spielfrei funktioniert.
Nun
das Führungsrohr für das Höhenruder in
den Rumpf einkleben, dann Stahldraht 0,8mm für
die Höhenruderanlenkung montieren.
Windschutzscheibe
entlang der Umrandung sorgfältig ausschneiden und
mit Sekundenkleber am Rumpf befestigen. Wenn gewünscht,
Cockpitabdeckung gemäß Plan aus dünner
Pappe zuschneiden, dann Pilot aufkleben und mit Sekundenkleber
montieren.
Batteriefachabdeckung
aus 0,4mm Sperrholz F21 und Restbalsa gemäß
Plan erstellen und montieren.
Fahrwerk:
Achshülse
etwas breiter als den Rumpf zuschneiden und mit 5min
Epxoy auf F20 kleben, seitlich mit etwas Restbalsa verstärken.
Achse aus 2,5mm Draht einstecken, dann Räder aufsetzen
und außen kleine Stücke der Achshülse
auf die Achse kleben. Sparsam mit Kleber umgehen, nicht
die Räder versehentlich festkleben! Beachten Sie
auch die Detailzeichnung A-A im Bauplan.
Falls
der Durchmesser der Achsbohrung der Räder größer
als die Achse ist, kann man sich durch das Beilegen
von Unterlegscheibchen oder das Aufkleben von kleinen
Sperrholzplättchen behelfen.
Bespannung:
Als
Bespannmaterial sollte eine leichte Bügelfolie
wie z.B. Oracover light, Litespan oder Micafilm verwendet
werden. Die Folie dabei nicht zu sehr schrumpfen, damit
sich das Modell nicht verzieht.
Fertigstellung:
Nun
die RC-Komponenten montieren, dann Modell sorgfältig
durch Verschieben des Akkus auswiegen. Die Microbe reagiert
sensibel auf den Schwerpunkt, ist aber gutmütig
zu fliegen.
Für
den Erstflug unbedingt die im Plan angegebenen kleinen
Ruderausschläge verwenden und denSchwerpunkt sorgfältig
einstellen!.
Ruderausschläge
der Querruder: +/- 15mm bis +/- 20mm jeweils oben und
unten
Unbedingt
auf gute Be- und Entlüftung des Motors und des
Reglers achten !
Viel
Spaß !
|
